Как подключить электрокотел отопления к трехфазной сети

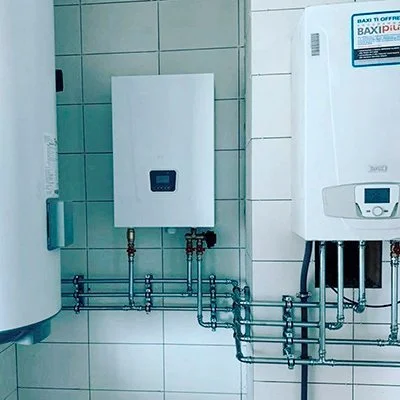

На ряду с газовыми и твердотопливными котлами на рынке отопительного оборудования представлены электрокотлы, которые за счет своих компактных размеров, простоты монтажа и эксплуатации пользуются огромной популярностью среди потребителей. Однако, как и любое электрооборудование, они требуют определенной схемы подключения.
В этой статье рассмотрим типы электрических агрегатов для отопления, а также расскажем об особенностях трехфазного подключения электроприборов.
Типы электрических котлов
В зависимости от типа нагревательного элемента все электрокотлы делятся на:
- ТЭНовые – прибор оснащен теплообменным узлом в виде трубок или спирали, посредством которых нагревается циркулирующая жидкость.
- Индукционные – конструкция оборудована своего рода трансформатором, который обеспечивает нагревание теплоносителя за счет электромагнитной индукции.
- Электродные – устройства, в которых нагрев воды осуществляется при помощи электродов. При этом жидкость должна быть с высокими электролитическими характеристиками.
Благодаря простоте конструкции, экономичности и ремонтопригодности первый тип электрических котлов пользуется наибольшей востребованностью среди потребителей.
В зависимости от мощности отопительные приборы различаются по типу подключения.
Однофазные
Маломощные модели до 9 кВт относятся к однофазным устройствам. Они используются для отопления небольших по площади дач и частных домов или применяются в качестве резервного источника тепла.

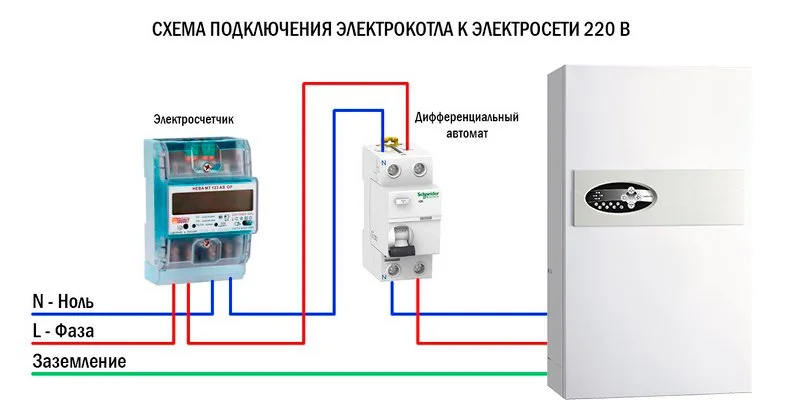

Если агрегаты мощностью 3 кВт могут подключаться к розетке напряжением 220В, то подключение моделей на 4 кВт и более необходимо осуществлять с помощью силового кабеля. Электроприбор подключается к электросчетчику через дифференциальный автомат, а также требует подвода дополнительного провода для заземления.
При этом все электромонтажные работы и все действия, проводимые внутри котла, должны осуществляться, предварительно отключив агрегат от сети питания.
Подключение электрокотла к однофазной сети начинается с присоединения защитного провода (PE). Далее необходимо подключить нейтральный (N), а затем фазный (L) провод.
Стоит отметить, что маломощные устройства можно устанавливать в домах без предварительного согласования с Электронадзором.
Особенности котлов с трехфазным подключением
Все электрокотлы мощностью от 9 кВт являются трехфазными, и их необходимо подключать к источнику питания 380В. Для этого необходимо в обязательном порядке переоборудовать электрическую сеть и установить трехфазный электросчетчик. При этом стоит получить разрешение от Ростехнадзора.
На примере электрокотла Kospel рассмотрим, как выполняется подключение к электросети 380В.
Перед выполнением электромонтажных работ сеть должна быть обесточена. Подключение котла к трехфазной сети необходимо начать с отключения проводного разветвителя. Находится он между входом фазы и термическим выключателем.
К клеммной колодке агрегата следует подсоединить защитный провод и нейтральный (ноль). В самом конце ко входам ограничителя температуры необходимо подключить три провода фазы. При этом порядок соединения не имеет значения.
Электрокотлы на 380В, так же как и однофазные модели, необходимо подключать к трехфазному электросчетчику через дифференцированный автоматический выключатель соответствующего напряжения с подводом провода на заземление.
Все кабели рекомендуется размещать в защитной гофрированной трубке, чтобы исключить попадания влаги на провода.
Также обращаем внимание, что многие производители требуют, чтобы работы по подключению электрических котлов и ввод их в эксплуатацию осуществлялись только специализированными организациями. Так вы сохраняете гарантийные обязательства производителя и можете быть уверенными в надежности и долгом сроке службы агрегата.
Вывод
Правильное подключение котлов к электрической сети обеспечивает безопасную и исправную работу устройства. Несмотря на то, что эксплуатация электрокотла обходится недешево, существуют разные способы экономии на отоплении (например, использование буферной емкости совместно с отопительным агрегатом позволяет сэкономить на энергоресурсах).
