Как сделать теплые полы от водяного отопления в частном доме своими руками: технология монтажа

Водяной теплый пол считается одной из самых эффективных и удобных систем обогрева, которая обеспечивает комфортную температуру в помещении и при этом дает возможность экономить на отоплении. Установка такого отопительного контура в частном доме позволяет создать уютную атмосферу и обеспечить равномерное распределение тепла по всей площади пола.

Ранее мы писали об устройстве водяных теплых полов в частном доме и основных элементах напольного отопления. В этой статье мы рассмотрим подробнее технологию монтажа ТП от водяного отопления под стяжку.

Преимущества водяного теплого пола

• Безопасность и гигиеничность. Напольный обогрев водяного типа не создает инфракрасное излучение и не сушит воздух, что делает их безопасными для детей и животных. Кроме того, он не поднимает пыль, как водяной конвектор или панельный радиатор с конвекционным оребрением, что делает их гигиеничными и подходящими для людей с аллергией.
• Экономия на отоплении. Система ТП меньше потребляет энергоресурсов, т.к. циркулирующий в ней теплоноситель нагревается максимально до 45-50 градусов, что позволяет снизить расходы на отопление и экономить энергию.
• Совместимость со всеми видами напольного покрытия. Петли водяного напольного обогрева могут быть смонтированы как под плиткой или керамогранитом, так и под ламинат, паркет или линолеум. Важно учитывать теплопроводность финишного покрытия при формировании пирога теплого пола.
• Комфортная температура отопления. Равномерное распределение тепла по всей площади жилой комнаты обеспечивает комфортная температура в помещении. Более того, система позволяет избавиться от «холодных ног», что может стать причиной частых простуд.
• Экономия пространства. Организация напольного отопления позволяет сэкономить пространство в помещении, так как не требуется установка радиаторов или конвекторов. Это особенно актуально для небольших помещений, где каждый квадратный метр на счету.
• Долговечность. При использовании качественных материалов и соблюдении правил и требований по монтажу такая система будет служить вам долгие годы без потери эффективности.

Технология укладки труб теплого пола под стяжку

Схема и шаг раскладки трубы.

Прежде всего необходимо определиться со схемой и шагом укладки отопительных ветвей, учитывая особенности помещения, его планировку и геометрию. От этого будет зависеть уровень теплоотдачи напольного обогрева и качество прогрева помещения.

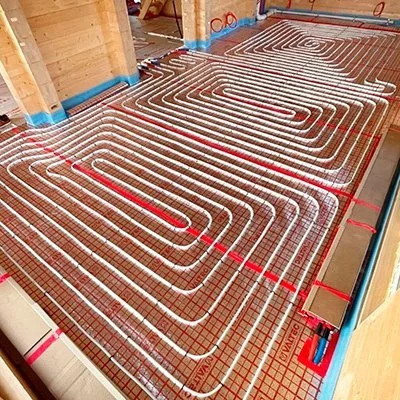

Существуют две популярные схемы укладки магистрали, такие как «змейка» и «улитка», а также возможна комбинация этих вариантов раскладки трубы. При этом тип «змейка» может быть одинарной, так и двойной или угловой.

Каждая схема имеет определенные нюансы, однако укладка трубопровода по любой схеме начинается по периметру комнаты, от окон к центру пространства, чтобы снизить возможные тепловые потери.

Обращаем внимание, что длина одной ветви не должна превышать 100 м, чтобы обеспечить равномерное распределение тепла и снизить нагрузку на оборудование.

Подготовка основания.

Перед укладкой трубок ТП необходимо подготовить основание пола. Оно должно быть ровным, очищенным от грязи и пыли. При необходимости выполняется дополнительное выравнивание основания при помощи самовыравнивающейся смеси.

Укладка изоляционных материалов и демпферной ленты.

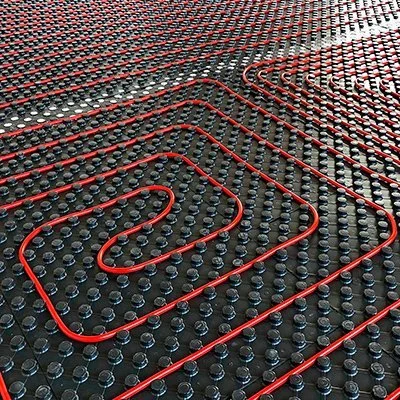

Для обеспечения эффективности работы теплого пола и исключения сырости и утечки цементного раствора необходимо уложить пленку для гидроизоляции основания, а затем теплоизоляцию. Как правило, в качестве утеплителя применяют пенополистирол или пенопласт. Можно использовать маты с бобышками, которые также значительно облегчат монтаж трубы. По периметру пола, вдоль стен и других стыков, укладывают демпферную ленту. Она служит для компенсации теплового расширения цементной стяжки во время эксплуатации напольного обогрева.

Раскладка трубопровода.

После укладки теплоизоляционных материалов следует приступить к раскладке трубы ТП с учетом выбранной схемы.

Вначале трубы подключаются к подающим патрубкам распределительного коллектора и далее раскладываются на утеплитель.

Для облегчения монтажа ветвей напольной системы отопления рекомендуется использовать размотчик труб и специальный инструмент – Такер со скобами, которые ускорят процесс укладки трубопровода и позволят надежно зафиксировать трубку к теплоизоляционному слою.

После чего конец шланга присоединяется к обратной линии гребенки. Выполнив раскладку всех ветвей водяного теплого пола и их подключение к коллекторному блоку, необходимо проверить работоспособность системы. Необходимо наполнить контуры водой и выполнить опрессовку сети, запустив в работу циркуляционный насос и создав избыточное давление в контуре (как правило, 2,5 бар достаточно). В таком состоянии система должна простоять как минимум 2 дня, чтобы выявить возможные протечки и устранить неисправность.

Подготовка и заливка бетонной стяжки.

После укладки трубопровода и выполненной опрессовки системы следует приступить к подготовке и заливке бетонной стяжки. Смесь для стяжки должна быть подготовлена согласно требованиям и рекомендациям производителя. Бетонная стяжка создает ровную поверхность и защищает трубы от повреждений. При этом она хорошо аккумулирует тепло и передает его помещению. Толщина стяжки должна быть не менее 5 см. Чтобы убрать лишний воздух их цементной смеси, используют обычную щетку.

После того как бетонная стяжка залита, она будет высыхать до 30 дней.

Запуск системы напольного обогрева.

После полного затвердевания бетонной стяжки производится запуск отопительных контуров. Вначале теплоноситель прогревают до минимальной комнатной температуры, а далее каждый день увеличивают ее на 5 градусов до выхода на рабочие показатели.

Вывод

Монтаж теплого пола от водяного отопления под стяжку – это технологически сложный процесс, требующий определенных навыков и знаний. Однако, соблюдая технологию укладки и используя качественные комплектующие и расходные материалы от проверенных производителей, можно обеспечить высокую эффективность обогрева, безопасную эксплуатацию и надежность системы.
