Как настроить автоматику на насосной станции: особенности регулировки реле давления

Насосные станции играют важную роль в обеспечении качественного водоснабжения частного дома. Они не только транспортируют воду из колодца или скважины, но также поддерживают давление в водопроводе на высоком уровне.

В данном материале рассмотрим основные компоненты гидрофора, а также рассмотрим нюансы настройки автоматики и регулировки реле давления, от которых зависит эффективность работы насосного оборудования и его срок службы.

Назначение насосной станции и ее составные части

Гидрофор является важным элементом автономной системы водоснабжения дома, которые обеспечивает подачу воды в точки водоразбора в автоматическом режиме. Среди основных задач, которые выполняет насосная установка, можно выделить следующие:

• Снабжение жилья необходимым объемом воды для удовлетворения потребностей всех жильцов.
• Поддержание стабильного давления в водопроводе и моментальная подача жидкости к потребителям с оптимальным напором.
• Защита оборудования от гидроударов, что может плохо влиять на работу и срок службы встроенной сантехники.
• Увеличение срока службы системы. Правильная эксплуатация гидрофора позволяет предотвратить преждевременный износ насоса и других компонентов системы, что ведет к увеличению продолжительности работы оборудования и водопроводной сети в целом.

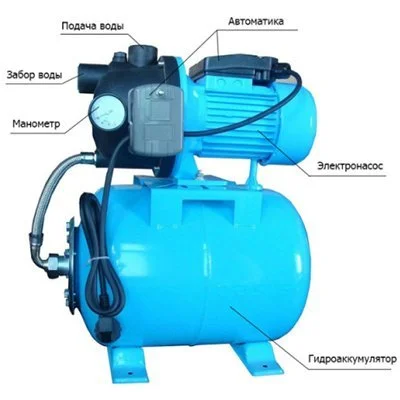

Компоненты гидрофора

• Гидроаккумулятор – специальный резервуар, в котором содержится определенный объем жидкости. Он выполняет функцию сглаживания давления и компенсации его перепадов, что позволяет достичь более стабильного напора на подаче. Гидробак также уменьшает количество включений и выключений насоса, что способствует снижению износа оборудования.
• Электронасос – главный компонент насосной станции, который отвечает за перекачку воды из источника в накопительный бак и далее к потребителям. Помпы различаются по мощности, напорно-расходным характеристикам и типу.
• Блок управления, или так называемый «контроллер», является мозгом гидрофора. Он обеспечивает контроль и управление работой насоса и других компонентов системы. Именно он отвечает за автоматическое включение и выключение помпы, которое настраивается с помощью реле давления.

Функции блока автоматики

Большинство гидрофоров оснащены контроллером, который может регулировать работу помпы по потоку и давлению. В первом случае автоматика учитывает скорость потока жидкости в водопроводе. Во втором случае регулировка работы насосного оборудования осуществляется с учетом выставленных настроек на реле.

Помимо автоматического включения и выключения насоса блок управления выполняет ряд важных функций:

• Обеспечение хорошего напора в кране. Устройство включает и выключает станцию в зависимости от уровня давления, поддерживая его в заданных пределах.
• Защита оборудования от «сухого хода». Блок управления обнаруживает отсутствие воды в источнике и предотвращает работу насоса «вхолостую», защищая его от повреждений и быстрого износа.
• Продление срока службы насосной установки и всей системы водоснабжения в целом при грамотной настройке контроллера.

Особенности настройки реле давления

Большая часть устройств поставляется с заводской преднастройкой, где давление для включения помпы выставлено в диапазоне 1,4-1,8 бар, а выключение насоса осуществляется при достижении напоре в пределах 2,8-3,5 бар.

К слову, в городских водопроводных сетях оптимальным для работы сантехнических приборов и встроенной техники считается давление в пределах 2,5-4 бар.

Если вы запустили насосное оборудование, и оно работает в штатном режиме без видимых перекосов, то перенастраивать ничего не нужно. Единственное, что нужно выполнить, – это проверить соответствие давления в гидробаке с настройками реле. Оно должно быть на 10% меньше значения, при котором будет включаться помпа.

Однако, если насос будет перекачивать воду с большой глубины (например, из колодца глубиной 7 метров и более), то выставленных настроек будет хватать только на всасывание жидкости из источника. При этом помпа будет работать на пределе и быстро выйдет из строя.

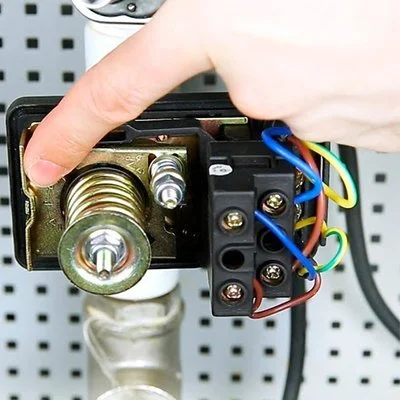

Чтобы изменить настройки реле, нужно открутить защитную крышку устройства, под которой располагаются две пружины – большая и малая. Первая отвечает за включение и выключение насоса, вторая служит для настройки разницы между параметрами включения и отключения помпы.

Как правило, заводской преднастройкой удерживается разница в половину от давления, при котором будет отключаться гидрофор. Как пример: 3 бара – выключение, 1,5 бар – включение.

Чтобы изменить заводские настройки реле давления, необходимо открутить или закрутить винт на большой пружине.

Как показывает практика, один полный оборот ключа равен 0,1 бар. Чтобы понизить давление, при котором будет включаться помпа, необходимо выполнить соответствующее количество оборотов против часовой стрелки. И наоборот, чтобы изменить показатели в большую сторону, закрутите винт на то количество оборотов, которое будет соответствовать требуемым значениям.

После этого необходимо изменить сопротивление воздуха в гидроаккумуляторе в соответствии с выставленными настройками на реле давления. Для этого на бачке откручивается заглушка золотника, а далее воздух стравливается через штуцер или немного подкачивается. Далее при помощи автомобильного манометра проверяется давление в мембранном баке.

Например, нам необходимо понизить давление выключения насоса до 2,8 бар. Соответственно мы откручиваем винт на большой пружине на 2 полных оборота. Нижний предел, при котором будет включаться помпа, понизится соответственно до 1,4 бар. Поэтому для нормального функционирования оборудования давление воздуха в гидроаккумуляторе должно составлять 1,4-10% бар, или 1,26 бар. Воздух в мембраннике необходимо немного спустить, чтобы установить рабочие значения резервуара.

Смотрите видео по теме:

Заключение

Грамотная настройка реле давления обеспечивает стабильную и надежную работу оборудования, защищает сантехнические приборы от гидроударов, а также позволяет снизить вероятность возникновения аварийных ситуаций и повысить срок службы всей системы водоснабжения.
