Схема подключения гидрострелок с коллектором и особенности обвязки отопительного оборудования примере модели Север М3

Когда расход котлового контура отличается от расхода контуров отопления, необходимо использовать гидравлический разделитель. Он помогает выровнять гидравлические показатели системы, давление и температуру во всех отопительных ветвях, и упорядочить движение теплоносителя в контурах с минимальными тепловыми потерями.

В этом материале предлагаем ознакомиться с готовым решением по подключению газового котла в системе с 3-мя независимыми контурами отопления, а также рассмотрим особенности обвязки оборудования с гидрострелкой, совмещенной с коллектором Север М3.

Обвязка газового котла с использованием гидрострелки Север М3

Необходимые материалы для подключения:

• Переходник на 1 ¼ дюйма – 2 шт.
• Шаровые краны с американками – 8 шт.
• Сетчатый фильтр грубой очистки – 1 шт.
• Ниппель – 1 шт.
• Воздухоотводчик – 1 шт.
• Термометры и манометр.
• Насосы циркуляционные.
• Обратный клапан – 2 шт.
• Сливной кран – 1 шт.
• Трубы для отопления.
• Муфта удлиненная* – 2 шт.
• Сгон угловой* - 2 шт.

*данные комплектующие могут понадобиться, если при разводке трубопровода от котла к гидрострелке необходимо повернуть трубу под углом 90 градусов.

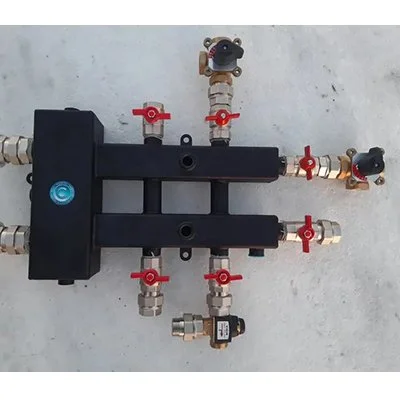

Особенности монтажа гидравлического разделителя Север М3

Данная модель используется для разделения 3-х контуров отопления, например, для разграничения ветвей радиаторного обогрева на двух этажах и дополнительного низкотемпературного контура теплого пола.

Прежде всего необходимо подключить гидрострелку к газовому котлу. Для этого используются трубы диаметром равным патрубкам подключения отопительного агрегата или большего сечения. Как правило, у котлов выводы для контуров отопления имеют размер 3/4", а диаметр патрубков подключения разделителя соответствуют 1 1/4". В этом случае потребуются переходники с одного резьбового соединения на другой.

Обращаем внимание, что по нормам пожарной безопасности котловой контур, отрезок трубопровода от теплогенератора до гидравлического разделителя должен выполняться из металлической трубы, например, из нержавеющей стали.

При этом трубы отопления к газовому котлу подключаются не напрямую, а через шаровые краны с накидными гайками. Это позволит при необходимости быстро произвести техническое обслуживание или замену оборудования.

На обратке от котла перед запорной арматурой устанавливается фильтр грубой очистки. Перед ним можно установить дренажный кран и подпиточный клапан.

Гидрострелку подключают при помощи резьбовых фитингов, например, угловых сгонов и удлиненной муфты. Краны в этом случает ставить нет необходимости, т.к. они уже установлены на котле.

Все модели торговой марки «Север» оборудованы необходимыми патрубками для подключения воздухоотводчика, манометра и термометров подающего и обратного трубопровода. При необходимости можно установить термометры на каждый контур, чтобы отслеживать температуру жидкости в каждой отопительной ветви.

Многие гидрострелки бренда Север имеют в своей конструкции специальную пластину для сепарации шлама и отделения воздуха из теплоносителя. Чтобы удалять воздух из системы, на гидравлический разделитель монтируют автоматический воздухоотводчик.

Для разводки отопительных ветвей применяются шаровые краны с накидными гайками, чтобы при необходимости отключить отдельный контур, если он не будет использоваться.

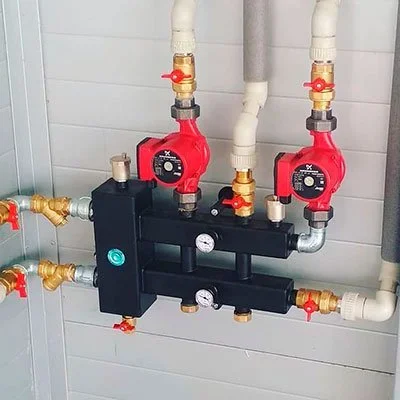

Циркуляционные насосы устанавливаются на каждый контур. В большинстве случаев их монтируют на обратку, где также используют обратные клапаны на случай, если один из насосов не будет работать или его необходимо временно отключить.

Итог

Для грамотной обвязки котельного оборудования рекомендуем приобретать комплектующие и системы быстрого монтажа от проверенных и надежных производителей. Таким образом вы будете уверены в безопасной эксплуатации оборудования и продлите срок службы системы теплоснабжения.
