Насосно-смесительный узел для теплого пола VALTEC: типы, особенности подбора

Многие жильцы загородных домов и коттеджей предпочитают монтировать на первых этажах зданий систему водяного теплого пола, которая позволяет равномерно распределить тепло в помещениях и при этом снизить затраты на отопление. При этом ветви напольного обогрева часто эксплуатируются совместно с радиаторами отопления.

В этой статье рассмотрим такой элемент системы, как насосно-смесительный узел, а также проведем обзор популярных моделей продукции торговой марки VALTEC, которые пользуются огромным способом среди российских потребителей.

Назначение насосно-смесительного узла

Водяной теплый пол – низкотемпературная система отопления, в которой должны соблюдаться определенные условия эксплуатации встроенного оборудования. В первую очередь это относится к температурному режиму, при котором циркулирующий в ветвях теплоноситель не должен нагреваться выше 60 градусов. Особенно это актуально для частных домов, где помимо напольного обогрева используются радиаторы, в которых температура теплоносителя может достигать 80-90°С.

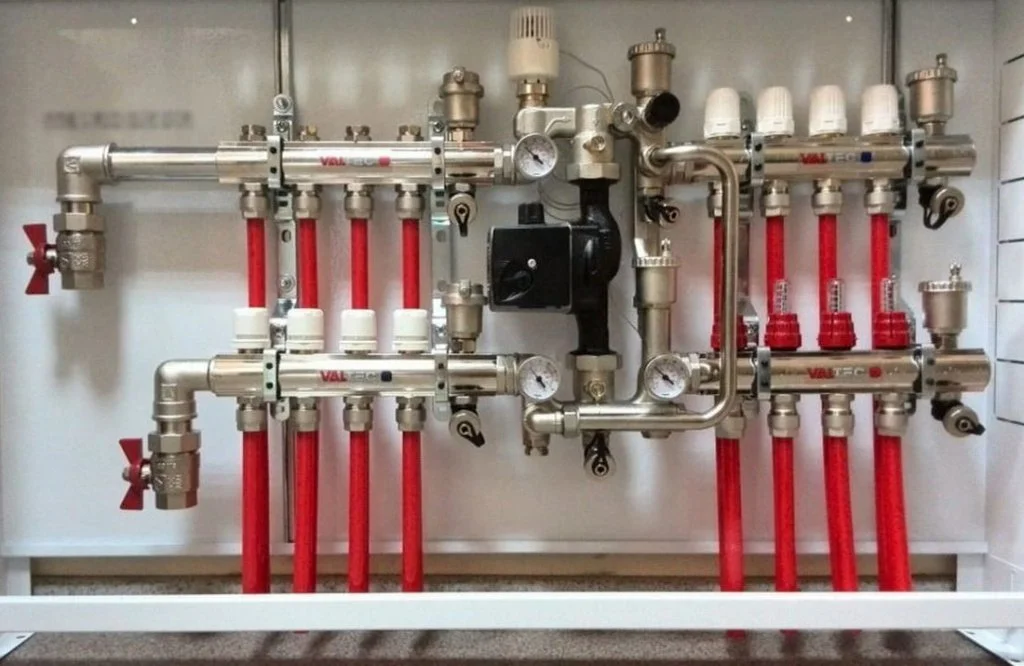

Насосно-смесительный узел – это то устройство, которое выполняет регулировку температуры теплоносителя в ветвях теплого пола и при этом не влияет на качество теплоотдачи отопительных батарей. Он обеспечивает оптимальное функционирование разнотемпературных ветвей и всей системы в целом.

Среди основных задач, которые выполняет модуль подмеса, можно выделить следующие:

• Разграничение первичного и вторичного отопительных контуров.
• Увязка водяного теплого пола и радиаторного отопления.
• Обеспечение необходимого температурного режима в системе ТП.
• Регулирование температуры и объема жидкости в ветвях напольного обогрева в зависимости от предпочтений пользователя или погодных условий.
• Защита оборудования от гидроударов.

С конструктивной точки зрения модуль подмеса может включать:

• балансировочный и предохранительный клапан;
• 2-ходовой и 3-ходовой термостатический клапан;
• термоголовку или сервопривод;
• циркуляционный насос с монтажной длиной 130 и 180 мм;
• воздухоотводчик и датчик температуры, и др.

Ассортимент смесительных модулей VALTEC

Компания VALTEC предлагает широкий ассортимент насосно-смесительных узлов для теплого пола различных типов и модификаций. Все модули изготавливаются из качественных материалов и отличаются высокой надежностью и долговечностью. Среди разнообразия моделей можно выделить следующие:

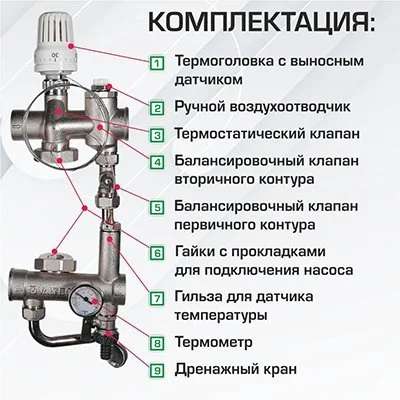

VALMIX.

Базовая модель с высокой пропускной способностью, которая подключается к распределительному коллектору, как правило, слева. Устройство оснащено балансировочными клапаны первичного и вторичного контура, термоклапаном с термоголовкой, которую при желании можно заменить на сервопривод. В этом случае температура теплоносителя регулируется в автоматическом режиме от контроллера с погодозависимым управлением.

Насосно-смесительный узел VT.VALMIX рассчитан для подключения циркуляционного насоса 130 мм. Встроенная термостатическая головка позволяет регулировать температуру жидкости в диапазоне 20-60 градусов.

COMBI / COMBI.S.

Насосно-смесительные модули, которые помимо основной терморегулирующей арматуры и балансировочных клапанов оснащены перепускным клапаном и байпасом, позволяют увязать два независимых контура: высокотемпературное радиаторное отопление и систему напольного обогрева.

В зависимости от модели устройство поставляется либо с термоголовкой или с сервоприводом, который подключается к универсальному контроллеру VT.K300. Регулировать температуру рабочей среды можно в диапазоне 20-60 градусов.

Помимо двухходового клапана и температурных датчиков модуль включает поплавковый воздухоотводчик, который позволяет стравливать воздух из системы в автоматическом режиме.

Стоит отметить, что циркуляционный насос в комплект смесительного узла не входит. Его можно доукомплектовать любым электронасосом с монтажной длиной 180 мм.

TECHNOMIX.

Модель прибора подмеса, которая подключается как слева, так и справа от гребенки теплого пола. Такое устройство приобретается под насос циркуляции длиной 130 мм, оно также оснащено ручным воздухоотводчиком.

Стандартная комплектация прибора включает термостатический клапан с термоголовкой, которую при желании можно заменить на электрический привод для автоматической регулировки температуры теплоносителя в автоматическом режиме в зависимости от погодных условий. Помимо этого, устройство включает балансировочные клапаны первичного и вторичного клапана.

Корпус и все элементы модульной конструкции изготавливаются из качественных материалов, а сам модуль собирается на заводе в Италии.

DUALMIX.

Смесительный узел бренда «Валтек» состоит из двух модулей – блока для подключения циркуляционного насоса, который должен иметь монтажную длину 130 мм, и термостатического узла с трехходовым клапаном и терморегулятором. Между двумя этими модулями подключается коллекторный блок водяного теплого пола.

Устройство позволяет поддерживать температуру теплоносителя в диапазоне 20-60 градусов, при этом температурные показатели воды в подающем патрубке не должна превышать 120°С.

Узел подмеса может управляться с контроллера VT.K200.M. Для этого термоголовку необходимо заменить на сервопривод с аналоговым сигналом серии VT.TE 3061.

Критерии выбора смесительного узла

Среди основных параметров, на которые необходимо обратить внимание при выборе модуля подмеса для теплого пола, можно выделить следующие:

1. Пропускная способность термостатического клапана. От этого значения будет зависеть способность узла пропускать через себя объем теплоносителя, необходимый для эффективной теплоотдачи ветвей обогрева.

2. Способ подключения. В большинстве случаев трубы подающей и обратной магистрали высокотемпературного контура подводятся к распределительному коллектору ТП слева. Это значит, что сначала подключается смесительный узел, а справа от него монтируется гребенка. Однако, в некоторых случаях разводка ветвей теплого пола может выглядеть иначе. Поэтому при покупке оборудования стоит учитывать будущий разводку трубопровода к модулю подмеса.

3. Тип термостатического клапана. В зависимости от конфигурации насосно-смесительного блока он может включать двухходовой или трехходовой клапан. Первый обеспечивает более плавную регулировки температуру, однако имеет низкую пропускную способность. Трехходовой клапан считается более универсальным и позволяет выполнить быстрый подмес холодной и горячей воды.

4. Тип регулировки температуры. Большинство устройств оснащены термоголовкой для ручного управления температурными параметрами напольного обогрева. Чтобы выполнить более точную настройку и производить автоматическое погодозависимое управление температурой жидкости в отопительных ветвях в соответствии с пользовательским графиком, рекомендуем выбирать смесительные узлы с сервоприводом.

Вывод

Чтобы обеспечить качественно высокую теплоотдачу напольного отопления, важно правильно подобрать устройства подмеса с учетом технических параметров сети теплоснабжения и площади помещения.
