Что такое байпас: его назначение и варианты использования в системе отопления

Правильное функционирование однотрубной отопительной системы, ее эффективность и безопасность напрямую зависит от грамотной организации трубопровода с использованием необходимых компонентов, одним из которых является байпас.

В данной статье мы рассмотрим, что такое байпас, для чего он нужен и где монтируется в отопительных системах.

Что такое байпас?

Байпас – это отрезок трубопровода, так называемая «перемычка», которая соединяет подающую и обратную магистраль в однотрубной системе и предназначена для обеспечения нормальной работы отопительного контура путем перенаправления или обхода части теплоносителя на определенных участках.

Его основная функция заключается в регулировании потока жидкости и обеспечение равномерного распределение тепла в сети.

Помимо этого, обводной участок позволяет выполнить ремонт или замену одного элемента, сохранив работоспособность всей отопительной системы.

Специальный обвод также дает возможность перевести контур отопления закрытого типа в самотечный режим работы в случае выхода из строя циркуляционного насоса или на время отсутствия электроснабжения.

Разновидности обводной трубы

В зависимости от типа используемой запорно-регулирующей арматуры байпас может быть:

• нерегулируемый – часть трубы без дополнительных устройств регулирования. Такие обводы чаще всего встречаются у радиаторов отопления, где между подачей и обраткой монтируется вертикальная перемычка. Ее диаметр должен быть на один или два размера меньше основной магистрали, иначе циркулирующий теплоноситель будет проходить мимо отопительного прибора.
• с ручным управлением – байпас, на котором установлен один или два шаровых крана. Такая конструкция позволяет перекрыть поток жидкости на определенных участках, когда необходимо выполнить ремонт оборудования или заменить его. Также данное устройство даёт возможность слить теплоноситель из системы.
• с автоматическим регулированием – обвод с установленными термостатическим или смесительным клапаном. Устройство позволяет контролировать температуру жидкости в контуре и при необходимости выполняет подмес холодной воды в подающую линию или наоборот.

Варианты использования байпаса

Радиаторное отопление с однотрубной разводкой

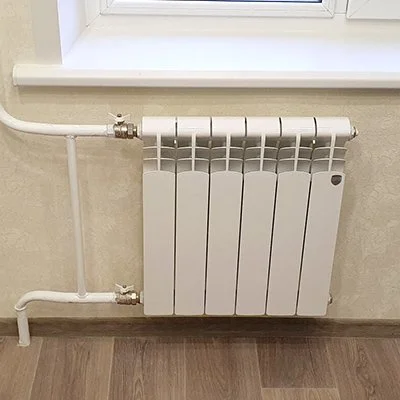

Установка обводной перемычки у отопительной батареи позволяет распределить теплоноситель между всеми приборами. А при подключении терморегулирующей арматуры регулировка расхода жидкости в радиаторах может выполняться автоматически, что даёт возможность поддерживать оптимальную температуру в помещении. Подобное решение позволяет увеличить теплоотдачу приборов и снизить затраты на отопление, т.к. уменьшается потребление лишней энергии.

Помимо этого, байпас позволяет заменить или почистить отопительную батарею без демонтажа всей системы, сохранив ее работоспособность.

Первичный контур у твердотопливного котла

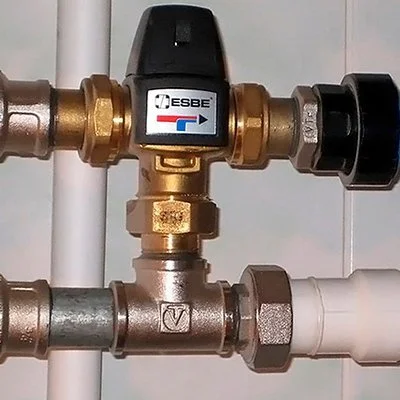

Одним из вариантов использования байпаса является его применение в обвязке твердотопливного котла. Перемычка, установленная между подающей и обратной трубой у отопительного агрегата, создаёт малый контур. Он позволяет защитить агрегат от низких температур на обратке, что может стать причиной образования конденсата на теплообменных узлах котла и снизить его производительность. Для этих целей байпас и обратная линия комплектуются дополнительно трехходовым смесительным клапаном, который реагирует на изменение температуры в трубопроводе и при необходимости выполняет подмес горячей жидкости в трубопровод с остывшей водой.

Подключение циркуляционного насоса

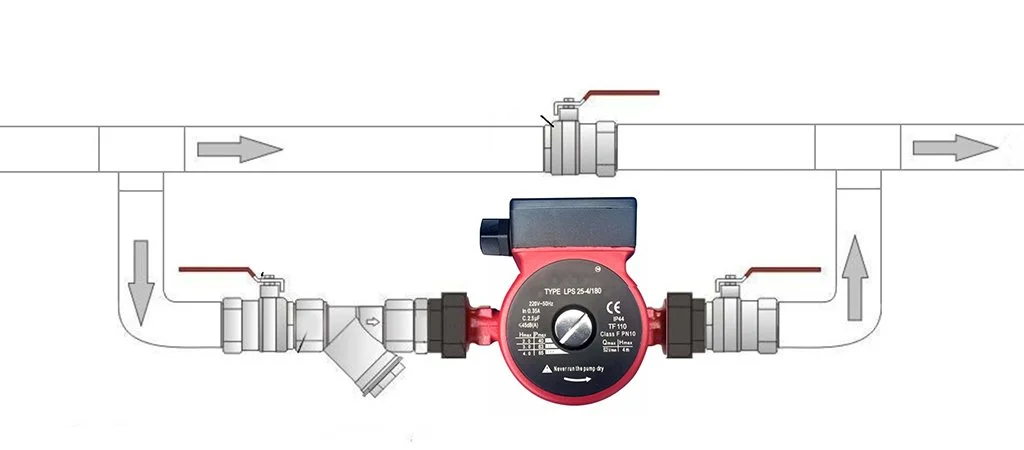

Обвод также может использоваться при подключении циркуляционного насоса в системе отопления. Подобное решение позволяет перекрыть движение жидкости через насосное устройство в случае отсутствия электричества, которое необходимо для нормального функционирования помпы. Когда электроснабжение дома пропадает, закрытый контур можно перевести в самотечный режим работы, открыв обходной путь на байпасе.

В смесительных узлах водяного теплого пола

Перепускной участок также является неотъемлемой частью водяного теплого пола, интегрированного в систему теплоснабжения. Напольный обогрев – низкотемпературный контур отопления, в котором температура жидкости не должна превышать 40-45 градусов. В составе смесительного узла байпас выполняет роль отвода части теплоносителя, поступающего из основной магистрали, в которой циркулирует жидкость температурой 75 и более градусов. Кроме этого, байпас защищает встроенный в насосно-смесительный узел циркуляционный насос от работы на закрытую задвижку, что может вызвать преждевременный износ оборудования.

Преимущества монтажа перемычки

Использование байпаса в однотрубной отопительной системе обладает несколькими преимуществами. Во-первых, он позволяет обеспечить равномерное распределение тепла по всей системе, что создает более комфортные условия обогрева в помещении. Это повышает эффективность работы отопительного контура и позволяет снизить затраты на отопление.

Во-вторых, организация обводного участка упрощает обслуживание встроенного оборудования. Обвод позволяет отремонтировать или заменить отдельный элемент или прибор, сохранив функционирование всей сети.

Заключение

Байпас не является обязательным элементом отопительной системы. Однако установка такой перемычки в однотрубной магистрали обладает определенными преимуществами. Она оптимизирует работу сети теплоснабжения, увеличивая ее эффективность, а также защищает оборудование от возможных непредвиденных поломок.
