Для чего нужны обратные клапаны для воды: принцип работы и особенности конструкции
Правильная и эффективная работа систем отопления и водоснабжения в доме во многом зависит от грамотно продуманной разводки сети и подбора необходимых элементов трубопровода. Одним из ключевых элементов магистрали, обеспечивающей оптимальную функциональность системы, является обратный клапан.
В данной статье мы рассмотрим, что представляет собой отсекающая арматура, как она работает и какими особенностями обладает.
Что такое обратный клапан
Обратный клапан – это тип запорной арматуры, который предназначен для установки на трубопроводе в целях предотвращения движения теплоносителя или иной транспортируемой среды в обратном направлении. Устройство дает жидкости свободно протекать только в одном направлении, указанном стрелкой на корпусе клапана, и позволяет защитить таким образом встроенное оборудование – циркуляционный насос, бойлеры косвенного нагрева, водяные помпы и др. – от гидравлических ударов.
![Конструкция обратного клапана Конструкция обратного клапана](/upload/medialibrary/ec2/ou6tf09qbdacaqxw64esi4weerkw4k91/obratnyy_klapan_konst.jpg)
Основные задачи устройства:
- Защита системы от скачков давления в трубопроводе и на входе в установленную технику.
- Обеспечение стабильного напора, необходимого для подачи воды или теплоносителя в самые удаленные приборы.
- Предотвращение изменения движения рабочей среды, которое может пагубно сказаться на работоспособности оборудования или стать причиной его быстрого выхода из строя.
Основные элементы отсекающей арматуры

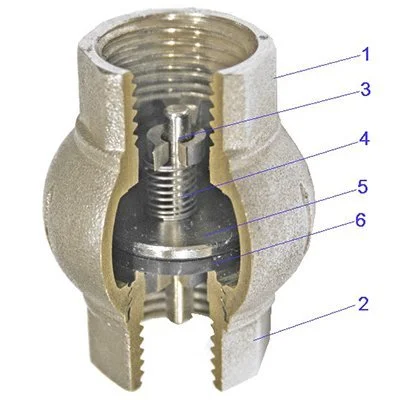

Отсечной клапан состоит из нескольких основных элементов:
- Корпус (1,2), изготовленный из латуни или других материалов, устойчивых к воздействию агрессивной среды или транспортируемой жидкости.
- Подвижный золотник, который включает шток (3), с размещенной на нем тарелкой или диском (5) с уплотнительной прокладкой (6). В некоторых случаях в качестве затвора может выступать шар.
- Пружина (4), которая фиксирует запирающий элемент в седле и возвращает его в исходное положение, когда движение в трубопроводе восстанавливается.
Как работает перекрывающий клапан?
Принцип работы отсекающей арматуры основан на использовании специального клапанного элемента, который открывается и закрывается в зависимости от направления потока жидкости.
В трубопроводной сети жидкостная среда находится под давлением и, воздействуя на запорный механизм, проходит через золотник клапана.
Когда давление до и после отсечной арматуры выравнивается (движение жидкости останавливается) или после остекателя оно выше (рабочая среда направляется в обратную сторону), то под воздействием давления золотник возвращается в седло, автоматически предотвращая проникновение жидкости обратно в систему.
Этот механизм обеспечивает защиту сети от нежелательного обратного хода жидкости и помогает поддерживать стабильное давление в системе.
Преимущества установки отсекателя
Благодаря тщательно продуманной конструкции, обратные клапаны широко применяются как в автономных системах отопления и водоснабжения, так и в централизованных сетях теплоснабжения, в канализации и вентиляции. Их установка и использование имеет ряд достоинств, среди которых:
- Защита сантехнического и инженерного оборудования от быстрого износа.
- Снижение гидравлических ударов и стабилизация давления в магистрали.
- Простота обслуживания и снижение вероятности попадания воздуха в систему.

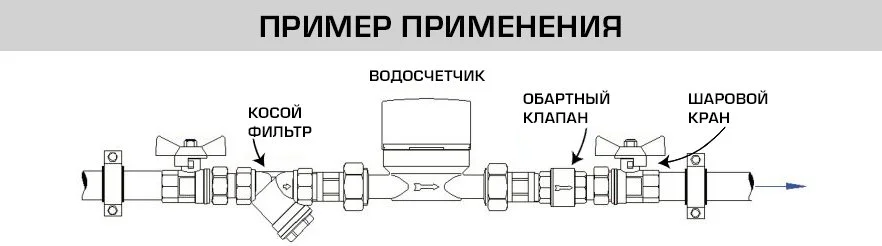

![Пример применения Пример применения](/upload/medialibrary/a11/c4yi0yz42982tny9g4t53sp41k8monvf/primer_ustanovki.jpg)
Нюансы монтажа
Как практически любая запорная арматура, отсечной клапан может устанавливаться в любом положении, как на вертикальных, так и на горизонтальных участках трубы.
Важно, учитывать движение жидкости и устанавливать термоклапан в соответствии с указанной на корпусе стрелкой, направление которой должно совпадать с потоком воды в системе.
У многих моделей запорный механизм чувствителен к качеству циркулирующей жидкости, поэтому до устройства рекомендуется установить фильтр механической очистки.
Прежде чем монтировать арматуру на трубопровод ознакомьтесь с рекомендациями производителя, изложенными в технической документации прибора. Это позволит избежать не нужных ошибок при монтаже.
Заключение
Обратные клапаны являются важной частью любой трубопроводной системы и обеспечивают безопасную и эффективную работу установленного оборудования. Они также способны обеспечить долговечность и надежность сети за счет снижения давления и предотвращения возможных утечек и аварийных ситуаций.
