Фитинг «евроконус» – что это такое? Особенности подключения труб и сантехнической арматуры, преимущества использования

При разводке системы отопления и водоснабжения используются различные виды труб и фитингов. В большинстве случаев при монтаже трубопровода монтажники и владельцы частных домов отдают свое предпочтение многослойным и полимерным трубам, изготовленным из металлопласта или сшитого полиэтилена PE-X с различной степенью сшивки.

В этой статье рассмотрим особенности подключения пластикового трубопровода с использованием такого вида фитинга как «евроконус», а также расскажем об их преимуществах и отличительных чертах.

Что такое евроконус?

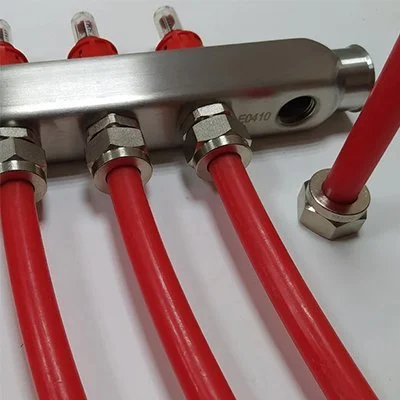

Фитинг «евроконус» – разновидность разъемного соединения, которое состоит из накидной гайки, разрезного кольца и штуцера. Элемент позволяет перейти на резьбовой тип присоединения многослойной трубы или изменить стандарт подключения «конус» (1/2 дюйма) на «евроконус» (3/4 дюйма).

Область применения обжимных фитингов

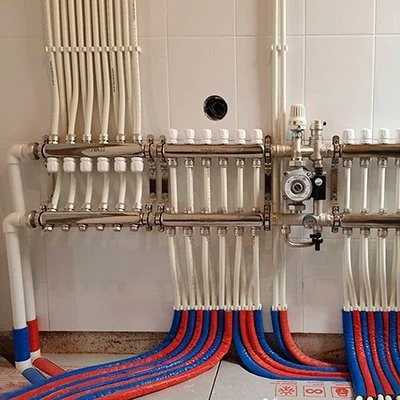

Соединительные элементы широко используются при коллекторной разводке трубопровода и позволяют подключить многослойные трубы из металлопласта или сшитого полиэтилена к патрубкам коллекторов и коллекторных блоков со стандартом присоединения ЕК (Eurokonus).

Как правило, большинство коллекторных групп, будь то для теплого пола или водоснабжения, поставляются с резьбовыми патрубками подключения контуров диаметром 3/4". При этом используются пластиковые трубы, для монтажа которых используются обжимные или пресс-фитинги, обеспечивающие надежность и герметичность соединения. Чтобы перейти с одного типа присоединения на другой и подключить ветви отопления или водоснабжения к распределительному коллектору, используются коллекторные фитинги со стандартом «Евро конус».

Также фитинги под евроконус применяются при установке радиаторов отопления с нижним подключением, к которым подводятся металлопластиковые трубы. При монтаже применяются различные адаптеры, переходники под евроконус, которые позволяют перейти с одного типа или размера присоединения на другой.

Отличия евроконусов для труб из металлопласта и сшитого полиэтилена

В зависимости от конструкции соединительного элемента обжимной фитинг используется для подключения многослойных полимерных труб:

• металлопластиковых (PEX-AL-PEX со слоем алюминия различной толщины);
• из сшитого полиэтилена типа «ПЕКС» или PEX-EVOH;
• из термостабилизированного полиэтилена PE-RT.

Особенностью соединений для металлопласта является наличие уплотнительных колец из EPDM и тефлонового диэлектрического уплотнения на штуцере.

Первые обеспечивают необходимую герметичность магистрали и надежность соединения.

Уплотнительное кольцо из тефлона защищает трубопровод от электрохимической коррозии, которая может возникнуть при контакте алюминиевого слоя трубы с латунным элементом фитинга.

При этом соединения под «евроконус» для сшитого полиэтилена могут отличаться по толщине стенки присоединяемой трубы: 2,0 или 2,2 мм.

Преимущества использования соединений под евроконус

• Герметичность и надежность соединения. При помощи обжима или опрессовки фитинга достигается плотное прилегание фасонной части к стенкам трубопровода, что исключает возможные протечки.
• Устойчивость к высокому давлению и температуре. Соединительные элементы изготавливаются из высококачественных и надежных материалов, которые выдерживают воздействие температуры до 115°C и давления 10 бар.
• Коррозионная стойкость и устойчивость к воздействию агрессивной среды. Латунные фитинги устойчивы к влиянию химических процессов и кислотно-щелочной среде.
• Ремонтопригодность и универсальность. Коллекторные евроконусы относятся к разборным соединениям, их можно при необходимости разобрать и собрать, заменив деформированную цангу (обжимное кольцо) на новую.
• Простота использования и установки. Для монтажа обжимных фасонных частей не требуется специального инструмента, соединение можно выполнить самостоятельно при помощи гаечного ключа. Однако, для получения более надежного соединения, рекомендуется использовать пресс-фитинги под евроконус, которые монтируются при помощи пресс-клещей.

Нюансы подключения труб к коллекторным группам

При монтаже обжимных соединений под «Евроконус» необходимо следовать следующему порядку работ:

1. Откалибровать конец трубы, сняв фаску.
2. Надеть накидную гайку на трубопровод.
3. Накинуть разрезное кольцо поверх конца трубы.
4. Вставить штуцер в изделие до упора.
5. Присоединить гайку на коллектор.
6. Подтянуть ее ключом для достижения герметичности соединения.

Чтобы выполнить присоединение пресс-фитинга под ЕК, следует придерживаться следующего порядка:

1. Снять фаску с торца трубопровода.
2. Надеть сшитый полиэтилен или металлопласт на штуцер, исключая повреждения уплотнительных колец.
3. Используя пресс-насадку типа ТН выполнить опрессовку трубы при помощи пресс-клещей.
4. Выполнить повторную опрессовку, повернув инструмент на 30-90 градусов относительно первоначального положения.
5. Проверить качество соединения трубы.

Вывод

При монтаже систем отопления, горячего и холодного водоснабжения важно использовать надежные и качественные фитинги, которые способны обеспечить высокую герметичность соединения. При этом стоит учитывать, что не все типы труб могут подключаться напрямую к таким элементам системы, как распределительная гребенка или радиатор. Для этих целей используются соединения типа «евроконус», которые позволяют перейти на резьбовой тип присоединения ¾ дюйма.
