Косой сетчатый фильтр: особенности использования и правила установки

Фильтры для воды стали неотъемлемой частью системы водоснабжения и отопления в современном доме. Они не только предотвращают попадание в систему отопления и водопровод твердых частиц, но и значительно увеличивают срок эксплуатации оборудования.

В этой статье расскажем о разновидностях сетчатых грязевиков для механической очистки воды, особенностях их конструкции и правилах установки в системе отопления и водоснабжения.

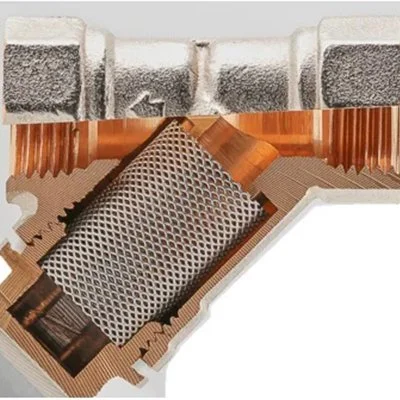

Конструкция сетчатого фильтра и его разновидности

Сетчатый фильтр грубой очистки воды состоит из:

• Корпуса, который может быть изготовлен из латуни или пластика.
• Сетки с различным размером фильтрующих ячеек, которые удерживают механические примеси и загрязнения. Фильтрующий элемент, как правило, изготавливается из нержавеющей стали.
• Сливной пробки-отстойника – место накопления осадков и частиц грязи, крышку которого можно открутить и очистить фильтроэлемент.

В зависимости от способа подсоединения выделяют фильтры механической очистки:

• Муфтовые (или резьбовые) – устройства бытового назначения, которые чаще всего имеют диаметр 1/2, 3/4 или 1 дюйм. Встречаются грязевики с условным проходом 32 – 40 – 50 мм, которые устанавливаются на производственных трубопроводах.
• Фланцевые – массивные элементы, которые относятся к классу промышленной арматуры и чаще всего изготавливаются из чугуна.

От варианта размещения фильтрующей сетки грязевики делятся на:

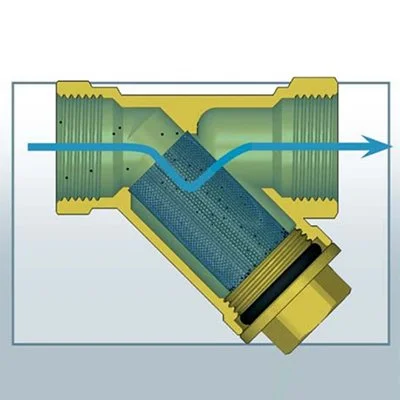

• У-образные – угловые фильтры, которые устанавливаются вертикально или горизонтально на трубопроводе, при этом необходимо учитывать расположение фильтрующего элемента по отношению движения воды.
• Т-образные – корзиночный фильтроэлемент устройства размещен под прямым углом по отношению к корпусу грязевика, поэтому такой грязевик необходимо монтировать только в горизонтальном положении сливной пробкой вниз.

Существуют универсальные фильтры механической очистки, в котором фильтрующая сетка расположена под углом, преимущественно под 75 градусов. Такие модели можно располагать как горизонтально, так и вертикально. При вертикальном монтаже фильтр сохраняет свою работоспособность даже при потоке жидкости снизу-вверх.

Фильтры могут иметь различную степень очистки, которая определяется размером сетки в микронах. Например, фильтры для системы водоснабжения и отопления могут иметь сетку с размером ячейки от 100 до 1000 микрон, а также могут быть оборудованы двойной фильтрующей корзинкой с разным размером ячеек.

Зачем устанавливать фильтры грубой очистки воды

Установка сетчатого фильтра грубой очистки воды позволяет защитить систему отопления и водопровод от нежелательных загрязнений. Это позволяет предотвратить повреждение оборудования, снизить риск прорыва трубопровода и уменьшить затраты на ремонт. Фильтрующий прибор удерживает мелкие частицы грязи, которые могут негативно влиять на работу всей системы в целом.

Правила монтажа и эксплуатации сетчатого грязевика

При установке косого фильтра грубой очистки воды необходимо следовать следующим правилам:

• Установка фильтра производится на отводящий трубопровод перед отопительным котлом или на водопровод перед счетчиками учета холодной и горячей воды.
• Он должен располагаться на открытом участке трубопровода, чтобы обеспечить доступ к устройству для его последующего обслуживания.
• При монтаже необходимо учитывать направление потока жидкости. Оно должно совпадать с указанной на корпусе грязевика стрелкой.
• Ревизионная пробка должна быть направлена вниз, при этом на фильтр не должна быть направлена дополнительная нагрузка от трубопровода: не допускаются перекосы, изгибы и сжатия трубы.
• Для обеспечения герметичности соединений возможно использование герметизирующих материалов, таких как ФУМ-лента или сантехническая нить.
• Перед грязевиком необходимо установить шаровой кран, а после него – запорную арматуру и дренажный клапан, чтобы при необходимости можно было перекрыть поток воды и очистить фильтроэлемент от скопившихся осадков.

Что делать, если фильтр установлен неправильно

Несоблюдение правил установки сетчатого фильтра грубой очистки воды может привести к его неэффективной работе и к падению производительности системы водоснабжения и отопления, в худшем случае – к непредвиденным поломкам.

Единственно верным решением при неправильном смонтированном грязевике является его переустановка. Для этого необходимо:

1. перекрыть подачу воды в системе;
2. отсоединить фильтр от трубопровода;
3. проверить соответствие его размера диаметру присоединяемой трубы;
4. переустановить фильтр правильно.

На вертикальных участках, где поток жидкости направлен снизу-вверх, рекомендуется использовать универсальные фильтр. Если по каким-то причинам косой фильтр установлен на вертикально расположенной трубе неправильно и его нет возможности переустановить, то есть альтернативное решение – применение инвертора потока.

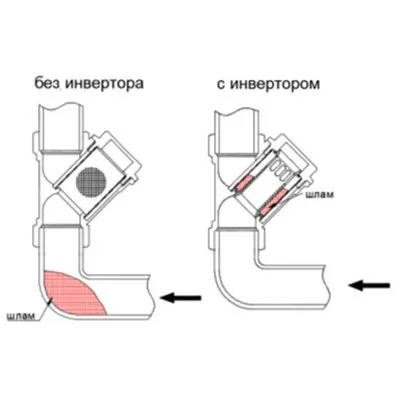

Особенности использования инвертора потока

Инвертор потока позволяет развернуть поток воды в фильтрующей колбе на 180 градусов, обеспечивая очистку жидкости и оседание частиц грязи в сливной кран.

Для этого необходимо заменить сетчатую корзину грязевика на инвертор потока таким образом, чтобы окошки гильзы располагались ближе к ревизионной крышке.

Подобное решение обеспечивает защиту от засорения трубопровода при неправильно смонтированном фильтре, а также сохраняет продолжительный срок службы установленной арматуры и всего оборудования.

Как правильно почистить фильтр от грязи

Для того чтобы почистить сетчатый фильтр от грязи, необходимо:

1. Закрыть шаровые краны.
2. Слить воду через дренажный клапан.
3. Открутить ревизионную крышку фильтра.
4. Вынуть сетку и промыть ее под струей воды.
5. Установить ее обратно в корпус и закрыть пробку.

Обращаем внимание, грязевик с установленным инвертором нуждается в более частой прочистке, чем фильтр без инвертора.

При сильном засорении или повреждении фильтрующая сетка должна быть заменена.

Вывод

В итоге, установка сетчатого фильтра грубой очистки воды является необходимой мерой для защиты отопительной магистрали и водопровода от нежелательных загрязнений. Его правильная установка и обслуживание помогут обеспечить длительный срок службы оборудования и обеспечить надежную работу системы в целом.
