Предохранительный клапан: назначение, устройство и принцип работы
Избыточное давление в трубопроводе – это потенциально опасное явление, которое может вызвать не только поломку оборудования, но и серьезные аварийные ситуации. Чтобы предотвратить возможные негативные последствия, связанные с барическими нагрузками в системе, важно установить предохранительный клапан.
В данной статье мы рассмотрим назначение регулирующей арматуры, принцип работы ее действия и разновидности сбросных клапанов.
Назначение предохранительного клапана
![Конструкция сбросника Конструкция сбросника](/upload/medialibrary/57d/acsbw1rg2areb0k64d5t19gkm4jql4ut/avariynyy_klapan_konstr.jpg)
Защитное устройство, также известный как взрывник, является важной частью системы отопления закрытого типа, в котором теплоноситель циркулирует по замкнутому кругу и всегда находится под давлением. Его основное назначение – обеспечить безопасное функционирование сети теплоснабжения и встроенного оборудования, такого как отопительный котел, бойлер косвенного нагрева или иной прибор, путем сброса рабочей среды в атмосферу или отводящий трубопоровод.
Конструкция аварийного клапана
Стандартная трубопроводная арматура, которая пользуется большей популярностью среди потребителей, состоит из таких элементов, как:
- Корпус, выполненный из латуни или устойчивого к коррозии материала.
- Золотник – запорный механизм, который выполняет функцию затвора и при избытке давления обеспечивает выпуск рабочей среды.
- Гайка – деталь клапана, необходимая для регулирования и настройки давления, при котором будет срабатывать арматура для сброса циркулирующей жидкости.
- Пружина – элемент, размещенный на штоке, который соединяет золотник с гайкой, удерживает золотник в седле и при необходимости возвращает запорный механизм в первоначальное положение.
Как работает взрывник

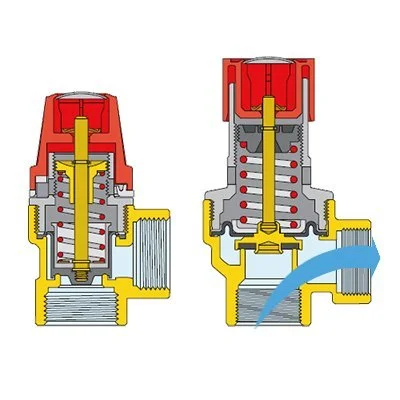

![Принцип работы предохранительного клапана Принцип работы предохранительного клапана](/upload/medialibrary/c9f/t110628vnnpn21jdmwcdg6tvza44jcjw/predohranitelnyy_klapan_princip_raboty.jpg)
Большая часть аварийной арматуры является устройствами прямого действия и осуществляют сброс рабочей среды непосредственно при изменении ее давления.
Принцип работы такого защитного клапана заключается в следующем.
Когда давление в системе достигает критической отметки, золотник сбросника автоматически открывается и позволяет выпустить избыток рабочей среды, воды или пара, через специальный канал. При этом давление в трубопроводе снижается. При достижении рабочих показателей давления пружина разжимается, прижимая золотник к седлу.
Однако, бывают и приборы непрямого действия, конструкция которых предполагает наличие электромагнитного привода. В этом случае защитная арматура срабатывает после получения сигнала от встроенного в систему датчика.
Разновидности предохранительной арматуры
Стоит отметить, что предохранительные клапаны могут быть не только пружинными, но и рычажно-грузовыми, которые работают за счет перемещения груза, размещенного на рычаге.
Также выделяют сбросники магнитно-пружинного типа, которые оснащены электромагнитом. Этот элемент прибора получает сигнал от датчика и воздействует на пружину для открытия клапана.

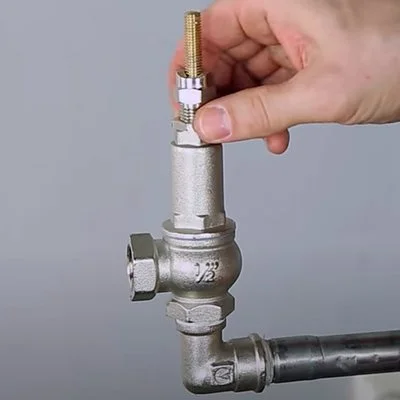

![Регулируемый предохранительный клапан Регулируемый предохранительный клапан](/upload/medialibrary/9a0/xndfinplmca05tuy663zuohkdl3z1v0g/klapan_reguliruemiy_01.jpg)
Помимо этого, пружинные устройства аварийного сброса давления могут разделяться на:
- Регулируемые – устройства имеют диапазон настройки напорных параметров, при котором будет срабатывать клапан.
- Нерегулируемые – приборы поставляются с заводской настройкой давления, при котором происходит сброс рабочей среды.
Основное преимущество регулируемых клапанов заключается в их способности подстраиваться под конкретные требования системы. Они оборудованы регулировочными механизмами, позволяющими устанавливать точное значение давления, при котором арматура будет открываться для сброса рабочей среды.
Нерегулируемые клапаны имеют фиксированное значение давления открытия, которое не подлежит изменению. Это означает, что они начинают сбрасывать избыточное давление, как только оно достигает установленного предела. Такие устройства обычно используются в бытовых системах отопления, где напорных характеристики находятся в пределах 1,5-6 бар.
Заключение
Высокие барические нагрузки в системе отопления могут быть опасным и привести к серьезным последствиям. Поэтому предохранительный клапан – это тот незаменимый элемент трубопровода, который играет ключевую роль в обеспечении безопасности и надежности сети теплоснабжения. Важно правильно подобрать устройство безопасности в зависимости технических параметров отопительного контура и особенностей эксплуатации оборудования.
