Шаровой кран для воды: особенности конструкции и принцип работы

Монтаж любой трубопроводной сети не обходится без запорной арматуры, которая позволяет при необходимости перекрыть поток транспортируемой среды и выполнить техническое обслуживание встроенного оборудования или заменить вышедший из строя элемент системы без демонтажа трубопровода.

В данной статье мы расскажем о такой разновидности запорной арматуры, как шаровой кран, его основных компонентах, принципе работы и преимуществе использования.

Что такое шаровой кран и где он применяется

Шаровой кран – это разновидность трубопроводного вентиля, в котором запирающий механизм выполнен в виде сферического элемента со сквозным отверстием. Устройство позволяет полностью перекрыть или открыть проход для движения жидкости внутри системы.

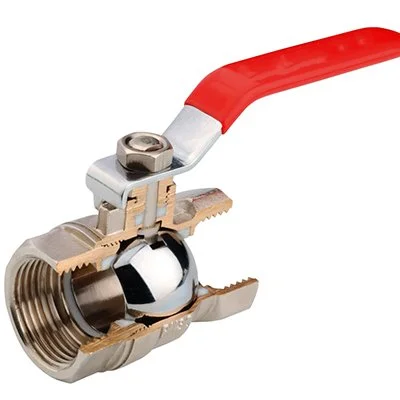

С конструктивной точки зрения кран представляет собой корпус, внутри которого размещен шар с отверстием круглой, овальной, прямоугольной или иной формы.

С обеих сторон шарового затвора располагаются седельные кольца, чаще всего изготовленные из тефлона, каучука или фторопласта. Такие элементы обеспечивают герметичность и плотность закрытия запорного элемента.

Сферическая пробка соединена с рукояткой при помощи штока. С помощью рукояти осуществляется управление шаровым затвором и выполняется открытие либо закрытие потока жидкости в трубопроводе.

Принцип работы запорной арматуры прост:

Когда отверстие в шаре совпадает с проходным сечением трубы, кран полностью открыт, и жидкость беспрепятственно проходит через него.

При повороте рукоятки до упора шаровой затвор поворачивается на 90 градусов, при этом проходное отверстие сферического элемента разворачивается к стенке арматуры, перекрывая проход внутри трубы. Таким образом кран переходит в закрытое положение, и движение жидкости блокируется.

Важно! Шаровой кран используется только в качестве запорной арматуры. Использовать его для регулирования потока жидкости не допустимо.

Шаровые краны применяются во многих областях и широко используются на трубопроводах бытового и промышленного назначения. Они монтируются в системах отопления при обвязке отопительных котлов и бойлеров, при установке радиаторов и циркуляционных насосов. Широко применяются для прокладки водопроводной сети и кондиционирования воздуха зданий, а также на производственных участках, требующих точной регулировки потока жидкости или другой транспортируемой среды, включая газ и нефтепродукты.

Виды шаровых кранов

Существует несколько классификаций шаровых вентилей. Рассмотрим их далее.

В зависимости от типа запорного механизма выделяют:

• Полнопроходные краны. В таких устройствах размер отверстия запорной пробки соответствует диаметру трубы, на котором монтируется вентиль.
• Редуцированные (стандартнопроходные) затворы. В этом случае сечение отверстия шара на один размер меньше проходного сечения трубопровода.

Хотим отметить, что гидравлическое сопротивление у полнопроходных моделей значительно ниже, чем у неполнопроходных. Поэтому они чаще всего устанавливаются на прямых участках, где необходимо сохранить напор на высоком уровне.

По типу конструкции корпуса шаровые краны делятся на:

• Прямые. Ось затвора располагается параллельно потоку жидкости, что позволяет обеспечить полный поток при открытом положении.
• Угловые. Ось шара находится перпендикулярно потоку жидкости, что позволяет установить их в труднодоступных местах, где требуется изменение направления потока.

В зависимости от материала изготовления корпуса запорная арматура может быть:

• Латунная.
• Полипропиленовая.
• Из нержавеющей стали и др.

Каждый материал имеет свои особенности и подходит для определенных условий эксплуатации. Нержавеющая сталь обладает высокой коррозионной стойкостью и применяется в агрессивных средах или при транспортировке жидкости высокой температуры.

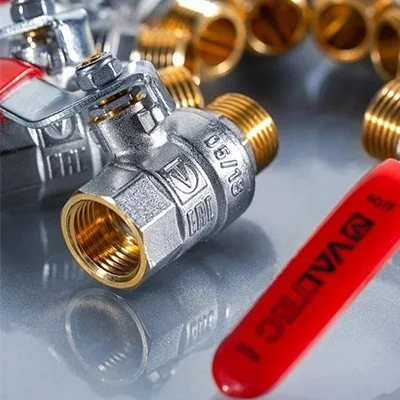

Латунь является популярным выбором за счет доступной цены и прочностных характеристик. Латунные вентили широко используются в бытовом сегменте, а устройства, выполненные из никелированной латуни могут монтироваться на водопроводах с питьевой водой.

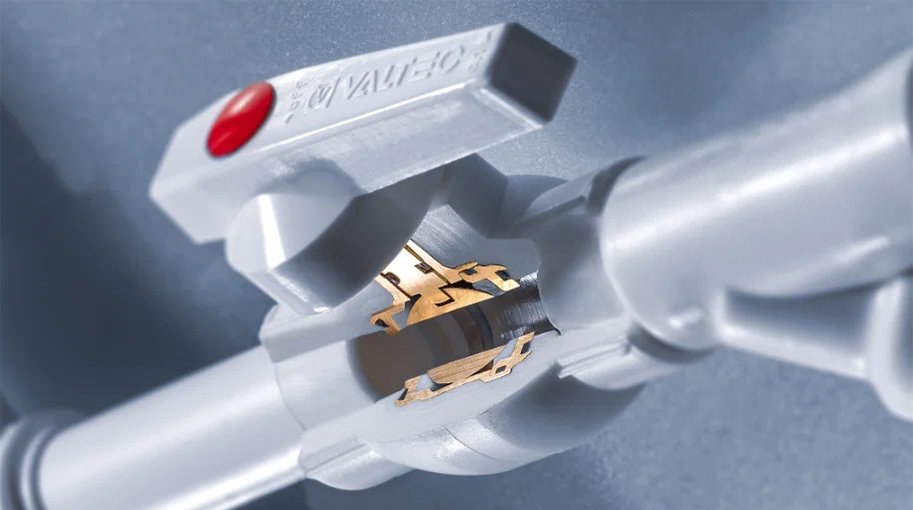

Шаровые краны из полипропилена применяются исключительно для монтажа пластиковых трубопроводных систем, где сборка трубопровода осуществляются при помощи полифузной сварки.

Также вентили могут отличаться по способу присоединения. Выделяют:

• Краны резьбовые, или муфтовые. Патрубки прибора имеют внутреннюю или наружную резьбу и их комбинацию, и могут монтироваться при помощи обычного гаечного ключа.
• Вентили с фланцевым соединением. Модели большого диаметра, которые используются на промышленных технологических трубопроводах и присоединятся за счет разборных или неразборных фланцев.
• Запорные устройства под пайку. Устройства в пластиковом корпусе, которые устанавливаются на трубах из полипропилена при помощи пайки, за счет чего обеспечивается высокая герметичность и надежность соединения.

Арматура с запорным механизмом в виде шара может иметь различные особенности конструкции. Например, наличие накидной гайки, американки или сгона обеспечивает простоту и удобство установки, при которой нет необходимости демонтировать всю систему.

В качестве рукоятки могут использоваться стальные рычаги различного типа, например, рукоятка-бабочка, или рукоять флажкового типа.

Преимущества шаровых кранов

• Надежность. Вентили обладают высокой надежностью и долговечностью благодаря простой конструкции и минимальному количеству движущихся частей. Это также увеличивает длительность эксплуатации прибора.
• Простота эксплуатации. Шаровыми кранами легко управлять благодаря рукоятке. Поворот шара на 90 градусов позволяет быстро открыть или закрыть поток жидкости, обеспечивая мгновенное регулирование.
• Компактные размеры. Приборы с шаровым затвором отличаются небольшими габаритами, что дает возможность установить их в местах с ограниченным пространством.
• Высокая герметичность. Специальные уплотнительные материалы, которые используются при производстве, защищают арматуру от протечек и обеспечивают плавность движения шарового элемента.
• Широкий диапазон размеров. На рынке представлен огромный выбор запорной арматуры различных типоразмеров и способов подключения, что позволяет подобрать устройство под любые цели и задачи.

Заключение

Шаровые краны являются неотъемлемым элементом любой трубопроводной сети. Они широко используются в системах водоснабжения, отопления в бытовом сегменте, а также на производственных и промышленных объектах. Их простая конструкция, разнообразие типоразмеров и материалов изготовления позволяют выбрать подходящий вариант для конкретных требований.
