Устройство водяных теплых полов в частном доме: основные элементы напольного отопления

В качестве обогрева жилья многие владельцы загородных домов и дач предпочитают монтировать систему водяного теплого пола. Несмотря на определенную трудоемкость и затратность монтажа, она обладает рядом преимуществ.

В этом материале рассмотрим основные элементы низкотемпературного отопительного контура, а также расскажем о всех плюсах и минусах данной системы.

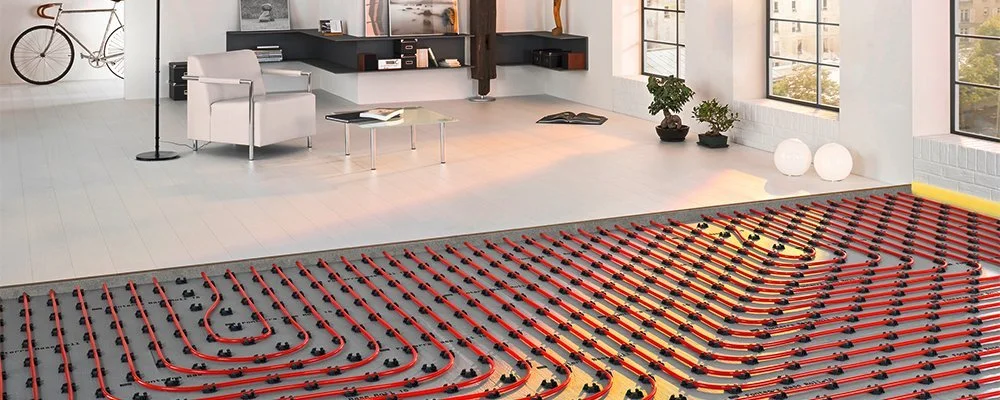

Устройство водяного теплого пола

Конструктивно контур напольного обогрева представляет собой систему трубопроводов, проложенных под напольным покрытием. Как правило, для монтажа ТП используют «мокрый» метод, при котором трубы замоноличивают в бетонную стяжку, а саму тепломагистраль подключают к источнику тепла напрямую или через распределительный коллектор.

Чтобы обеспечить безопасную и эффективную работу системы напольного обогрева понадобятся следующие элементы:

✔️ Теплоизоляция.

По периметру помещения раскладывается демпферная лента, которая компенсирует тепловое расширение стяжки во время эксплуатации теплого пола. А также используется утеплитель в виде матов из пенополистирола для снижения теплопотерь низкотемпературного контура.

✔️ Трубы.

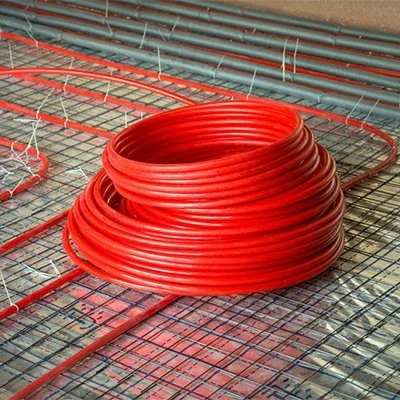

Ввиду того, что организация напольного отопления предполагает скрытый монтаж трубопровода, для этих целей используются гибкие шланги, такие как трубы из сшитого полиэтилена или металлопласта. Подобное решение исключает риск протечек, т.к. при прокладке будет задействовано минимум соединений.

Обратите внимание, что длина одного контура не должна превышать 100 м, а шаг укладки выбирается в диапазоне 10-30 см. Это позволит обеспечить равномерный прогрев покрытия и исключит холодные зоны.

✔️ Фиксирующие крепления трубопровода.

Чтобы зафиксировать положение трубы в соответствии с выбранной схемой укладки, используются специальные якорные скобы, которые надежно крепят трубопровод к теплоизоляционному слою. Клипсы можно монтировать вручную или с использованием степлера Tacker. Для быстроты укладки ветвей напольного обогрева также применяются плиты с бобышками, которые надежно фиксируют трубу.

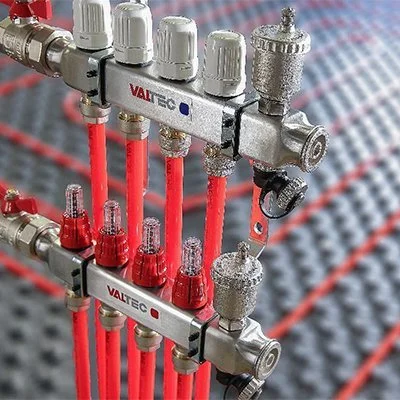

✔️ Коллекторный блок (распределительная гребенка в сборе).

Система теплого пола может включать несколько отопительных контуров, которые могут отличаться по длине и площади покрытия. Чтобы обеспечить равномерное распределение теплоносителя между всеми ветвями, используется коллектор на определенное количество выходов с расходомерами.

✔️ Насосно-смесительный узел.

Напольный обогрев относят к низкотемпературной системе отопления, в котором температура теплоносителя не должна превышать отметки 45 градусов. В зависимости от сложности системы конструкция модуля может включать двухходовой или трехходовой термостатический клапан, посредством которого осуществляется подмес горячей воды в контуре. Помимо этого, насосный блок комплектуется циркуляционным насосом, который обеспечивает необходимый напор и расход теплоносителя в системе обогрева пола.

✔️ Коллекторные фитинги.

При монтаже ветвей теплого пола единственным соединением трубопровода является место подключения трубы к патрубку коллекторного блока. Для этих целей используются коллекторные фитинги и специальные адаптеры для перехода на стандарт подключения «конус» или «евроконус».

✔️ Система автоматики.

Для обеспечения комфортной температуры обогрева в жилых домах, где зона покрытия напольного отопления составляет 60 и более метров, целесообразнее использовать специальные терморегуляторы, сервоприводы и комнатные термостаты. Подобные органы управления осуществляют настройку и контроль температурных показателей в автоматическом режиме.

Преимущества напольного отопления

Организация системы водяного теплого пола в частном доме имеет ряд достоинств:

• Равномерное распределение тепла в помещении обеспечивает высокий уровень комфорта.
• Экономичность благодаря небольшим затратам на энергоресурсы, минимальным теплопотерям и высокой теплоотдаче.
• Возможность укладки трубопровода под все виды напольного покрытия: плитку, линолеум, ламинат и т.д.
• Эргономичность системы позволяет выбрать необходимую расстановку мебели и дизайн-проект помещения.
• Надежность и длительный срок службы ТП достигается при соблюдении всех требований и норм по монтажу системы. При этом срок эксплуатации оборудования может составлять 50 лет и более.

Недостатки водяного теплого пола

Сложность и высокая стоимость монтажных работ. Высокие затраты на приобретение комплекта ТП быстро окупятся за счет значительной экономии на отоплении во время эксплуатации системы.

При первом включении системы полный прогрев помещения возможен только по прошествии 2-3 часов. Поэтому для создания максимально комфортных условий обогрева рекомендуется постоянно использовать водяной теплый пол.

Вывод

Обустройство водяного теплого пола в частном доме позволяет обеспечить равномерное распределение тепла в помещении и создать комфортные условия для проживания. Прежде всего необходимо продумать конфигурацию системы, позаботиться о качественных комплектующих и соблюдать требования технологию укладки отопительного контура.
