Установка удлинителя потока – эффективный способ увеличения теплоотдачи секционного радиатора
Как известно, максимальная тепловая отдача радиатора отопления достигается благодаря диагональному подключению отопительного прибора. Но что если подобное решение не представляется возможным? Как обеспечить стабильно высокую производительность батареи? Подробнее об этом расскажем в этом материале.
В каких случаях устанавливают удлинитель потока?
Многим приходилось сталкиваться с ситуацией, когда многосекционные радиаторы водяной системы отопления прогреваются не полностью. К примеру, в отопительный контур установлен 10-секционный радиатор, чугунный, алюминиевый или биметаллический, у которого первые три секции горячие, а остальные секции холодные.
При этом причины такой ситуации могут быть разные:
- ошибка проектного решения,
- некорректная балансировка системы,
- неправильно подобранный отопительный прибор.
Так или иначе для корректной работы батареи не хватает расхода или напора теплоносителя. В итоге нагретая вода легко проходит первые секции отопителя и не доходит до его конца.
Если радиатор подключен с помощью настроечного клапана, то в некоторых случаях проблема может быть устранена путем изменения настройки регулирующей арматуры. Если настроечного крана нет, или с помощью него не удается решить проблему частичного прогревания батареи, то в этом случае равномерное распределение теплоносителя обеспечит удлинитель потока.
Нюансы монтажа удлинителей потока

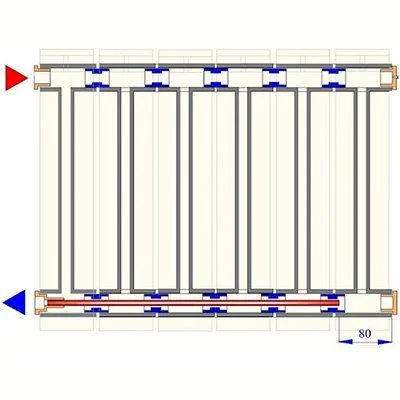

![Схема подключения удлинителя потока Схема подключения удлинителя потока](/upload/medialibrary/5bc/5habe4543c7k9j2sdrd1wcvcqzsxe4rn/udlinitel_potoka.jpg)
Удлинитель потока целесообразно использовать только в однотрубных системах отопления, где отопительный прибор подключен с одной стороны к тепломагистрали. Соединительный элемент VALTEC VT.503 – это латунная футорка с никелированным покрытием для отопительной батареи, которая оснащена патрубком с внутренней резьбой крупного шага. Фитинг может поставляться как в правом (D), так и в левом (S) исполнении. Удлинитель потока присоединяется к трубе или запорно-регулирующей арматуре с проходным сечением ½ ил ¾ дюйма.
Прежде чем установить удлинитель потока в отопительный прибор, в его патрубок ввинчивается металлопластиковая труба DN 16. При этом длина отрезка трубы должна быть на 80 мм меньше длина отопительной конструкции (от общей длины батареи необходимо отнять длину одной секции).
Полученная конструкция монтируется в «обратку» радиатора, и таким образом создается «псевдодиагональное» одностороннее подключение прибора. Подобное решение создает необходимые условия для равномерного распределения теплоносителя в коллекторе батареи даже при недостаточном давлении в контуре.
Важно, при использовании подобных радиаторных футорок необходимо установить шаровые краны на подающий и обратный трубопровод.
Также обращаем ваше внимание еще на два момента:
- Если у радиатора отопления не прогреты секции, расположенные посередине, то установка радиаторной футорки здесь не поможет, т.к. скорее всего причина в засорении вертикальных каналов холодных секций. Подобное случается чаще всего в жилых домах с ЦСО. В этом случае потребуется либо замена отдельных секций, либо всей батареи.
- Не стоит монтировать удлинитель потока в радиатор, который и так хорошо греет. Даже на всякий случай.
Итог
Использование такой маленькой футорки, как удлинитель потока, станет оптимальным решением проблемы неравномерного прогрева отопительной батареи, которая подключена к однотрубной системе отопления. Создание «псевдодиагонального» подключения позволит увеличить теплоотдачу прибора и создать комфортный микроклимат в помещении.
