Водоснабжение частного дома с гидроаккумулятором и без: сравнение двух схем подключения насосного оборудования
В частных домах для обеспечения жилья необходимым объемом воды используют электронасосы. Для их управления и автоматизации процесса водоснабжения дома устанавливают блок автоматики.

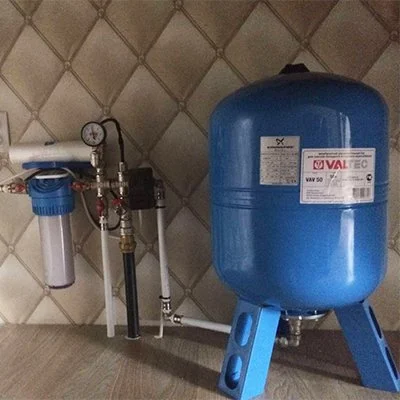

В большинстве случаев для стабилизации уровня давления в водопроводной сети в пару к насосу устанавливают гидроаккумулятор, который подбирается исходя из максимального расхода воды в пиковые часы. Однако не всегда удается подключить помпу вместе с мембранником.
В этой статье рассмотрим 2 варианта работы насосного оборудования: с подключенным расширительным баком и без него.
Принцип работы насосного оборудования с подключенным гидроаккумулятором

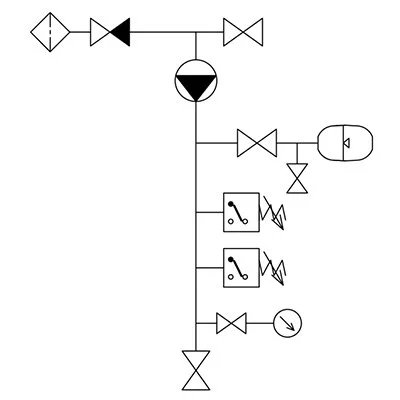

Стандартная схема обвязки насоса включает реле защиты от сухого хода и реле давления, электронасос и расширительный бак.
Настройка реле перепада давления производится с учетом рабочих параметров системы водоснабжения, исходя из которых будет включаться и выключаться насос.
Перед первым запуском насосного оборудования необходимо убедиться, что в подающем патрубке и помпе есть вода.
После включения системы электронасос будет закачивать жидкость в расширительный бак до тех пор, пока давление в водопроводе не достигнет верхнего порога настроек. После чего реле давления отключит насос.
При открытии крана в точке водоразбора вода пойдет из расширительного бака, при этом давление в сети будет снижаться. При снижении напора до установленного нижнего предела давления прессостат включит насос, который будет закачать воду в гидроаккумулятор, а также будет обеспечивать подачу воды к потребителям.
Обратите внимание, что чем больше вместительность бачка, тем реже будет включаться насосная установка.
Для обеспечения защиты техники от работы вхолостую, когда может изменяться дебет колодца или скважины, возле помпы устанавливают реле защиты от «сухого хода».
При работе водяной помпы без использования мембранного бака и блока автоматики в водопроводной сети будут неизбежно возникать скачки давления, связанные с задержкой включения электронасоса. Более того, частота включений и выключений насосного оборудования приведет к его быстрому износу.
Преимущества накопительного бака:
- Поддержание стабильного давления в водопроводе.
- Снижение частоты включения и выключения насосного оборудования.
- Накопление резервного объема воды на непредвиденный случай.
- Увеличение продолжительности работы электронасоса.
Особенности системы водоснабжения без гидробачка
Бывают случаи, когда в доме не хватает места для организации полноценной насосной станции. В целях экономии пространства и средств поверхностный или погружной насос можно подключить к контроллеру без мембранного бачка.

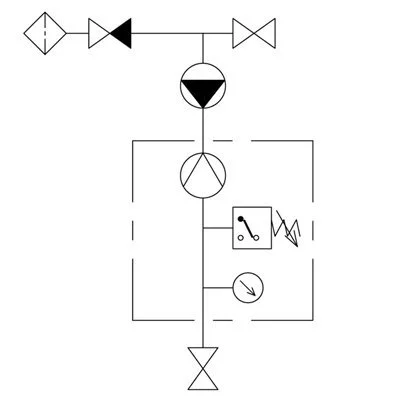

В этом варианте схема обвязки оборудования будет включать электронасос и блок автоматики, а на подающей трубе, между помпой и первой точкой водоразбора устанавливают реле давления.
На примере, блока автоматики VALTEC VT.EPC2.06 рассмотрим принцип работы насосного оборудования в системе водоснабжения, где не установлен гидроаккумулятор.
Контроллер представляет собой сочетание реле минимального давления и реле протока, что позволяет обеспечить включение насоса в автоматическом режиме и при этом защищает его от «сухого хода» и работы на закрытую задвижку.
При открытии крана с водой автоматика включит насос сразу при появлении расхода, а не по давлению, благодаря чему скачок давления будет практически отсутствовать.
Когда кран в точке водоразбора закрывается, контроллер поднимет давление в системе до верхнего предела, выставленного в настройках.
Блок автоматики отключает насос при достижении верхнего порога давления с 5-тисекундной задержкой, за счет чего обеспечивается защита насосного оборудования от лишних кратковременных включений.
В случае, когда в источнике водоснабжения или подающем патрубке отсутствует вода, контроллер отключит помпу по истечении 8 секунд, а также зажжется индикатор аварии. Таким образом, устройство защитит оборудование от работы вхолостую.
Стоит отметить, что устройство автоматического управления не регулирует давление на выходе из электронасоса. Для этих целей после помпы с подключенным контроллером необходимо установить реле давления.
Преимущества блока автоматики:
- Плавное автоматическое включение и выключение водяной помпы.
- Снижение гидравлических ударов в водопроводной сети.
- Защита оборудования от работы вхолостую и от «сухого хода».
- Компактные габариты и универсальность использования.
Итог
Какой вариант лучше? Функционально вода будет подаваться в краны в обоих случаях, однако стоимость комплекта насосной техники с гидроаккумулятором, реле давления и защиты от сухого хода будет в 3 раза выше цены блока автоматики. С другой стороны, наличии накопительного резервуара позволит обеспечить жилье водой при кратковременном отключении электричества.
При выборе необходимых устройств для автоматизации процесса водоснабжения частного дома важно учитывать расход воды в жилье, а также особенности разводки водопроводной сети.
